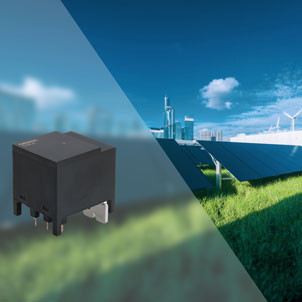

Компания OMRON Electronic Components Europe выпустила реле на 300 А 1000 В со вспомогательным контактом, представляющее собой альтернативу сильноточным электромагнитным контакторам для монтажа на печатной плате в системах преобразования и управления мощностью. Имея габариты 56,7 мм x 61 мм и высоту 58,4 мм, G9KA-1A1B-E имеет компактные очертания, которые обеспечивают простую сборку.
Реле серии 30A-300A становятся все более популярными по сравнению с обычными контакторами в проектах промышленной автоматизации и электрификации. Проектировщики выбирают их компактные размеры и быструю и эффективную сборку с помощью паяных соединений, чтобы создавать системы, которые являются более доступными, удобными в использовании и надежными.
Реле является одним из первых сильноточных реле на рынке, обеспечивающих вспомогательное соединение, обычно предусмотренное в контакторах. Вспомогательное устройство зеркально отражает главный контакт и выполняет такие функции, как индикатор безопасности, контроллер блокировки, триггер последовательности или логический сигнал для взаимодействия с внешними системами. Благодаря этим функциям устройство идеально подходит для обеспечения безопасности и управления коммутацией в промышленности, коммунальном хозяйстве и на общих рынках преобразования энергии. Области применения включают промышленные инверторы, инверторы для солнечных генераторов и ESS, быстрые зарядные устройства для электромобилей, блоки питания и ИБП.
Главный контакт реле SPST нормально разомкнут (NO). Вспомогательный контакт 1 А/30 В нормально замкнут (NC) и размыкается при активации главного контакта. Главный переключатель имеет начальное сопротивление менее 0,2 мОм, что помогает сохранить эффективность системы и свести к минимуму внутреннее тепловыделение. Также обладая внутренней структурой с высокой степенью рассеивания, G9KA-1A1B-E обеспечивает выдающуюся надежность и минимальное повышение температуры печатной платы при длительной работе на высокой мощности.
Спроектированное с контактным зазором не менее 4 мм, устройство соответствует немецкому промышленному стандарту для устройств автоматического отключения сети в фотоэлектрических установках, указанному в VDE 0126. Вспомогательный контакт соответствует международному стандарту безопасности IEC/EN 60947-4-1 и обеспечивает высокую надежность, благодаря разветвленным клеммам и минимальному номинальному сроку службы 100 000 срабатываний.
G9KA-1A1B-E расширяет семейство мощных реле для монтажа на плате, которое теперь включает в себя в общей сложности восемь вариантов с номинальными токами от 40 А до 300 А и от 250 В до 1000 В. Обладая максимальным током и напряжением 300 А и 1000 В, G9KA-1A1B-E имеет самый высокий номинал, эквивалентный одноканальному реле G9KA-1A-E, и является первым в семействе выше 50 А, оснащенным вспомогательным контактом.
