Сертифицированные тонкопленочные чип-резисторы AEC-Q200 теперь доступны в корпусе 0402

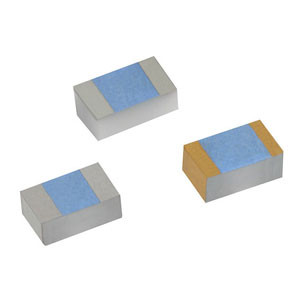

Компания Vishay Intertechnology, Inc. расширила свою серию тонкопленочных резисторов AEC-Q200, сертифицированных по стандарту CHA, новыми устройствами в корпусе 0402. Резисторы CHA0402 с широким диапазоном значений сопротивления от 10 Ом до 500 Ом обеспечивают высокочастотные характеристики до 50 ГГц для автомобильной, телекоммуникационной, медицинской, космической, авиационной и оборонной промышленности.

Теперь доступные в корпусах 02016 и 0402, устройства этой серии имеют очень низкое внутреннее реактивное сопротивление и демонстрируют поведение, близкое к чистому резистору, в широком диапазоне частот, с почти плоской кривой Z/R до 70 ГГц и 50 ГГц соответственно. Микроволновые резисторы сохраняют стабильность высоких частот даже после самых строгих испытаний AEC-Q200, подтвержденных измерениями ΔR и Z/R, что обеспечивает высокую производительность в суровых условиях окружающей среды.

Серия CHA идеально подходит для автомобильных ADAS, лидаров, систем связи и 4D-радаров; низкоорбитальные спутники и космические системы связи; рентгеновские, магнитно-резонансные и компьютерные аппараты; телекоммуникационное оборудование, базовые станции и ретрансляторы 5G/6G; военные системы наведения и телеметрии; Дронов; и радиочастотные антенны. Для этих применений резисторы CHA0402 обеспечивают предельное напряжение 37 В, номинальную мощность 300 мВт при +70 °C и температурный коэффициент ±100 ppm/C, при этом ±50 ppm/C доступны по запросу.

Чтобы сократить время и затраты на разработку, данные о S-параметрах устройств можно получить для электронного моделирования, в дополнение к 3D-моделям для Ansys HFSS, глобальным моделям Modelithics Microwave (с возможностью масштабирования печатных плат и контактных площадок) и комплектам для проектирования. Совместимые с RoHS, не содержащие галогенов и Vishay Green, резисторы поставляются в вафельной упаковке и упаковке с лентой и катушкой.
