Рабочее напряжение постоянного тока увеличено до 1000 В на трансформаторах привода затвора SMT

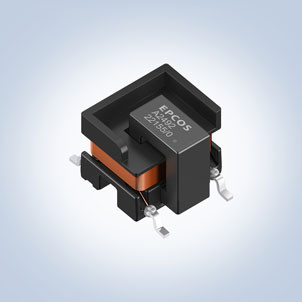

Корпорация TDK существенно расширила серию трансформаторов SMT InsuGate для поверхностного монтажа, представив новые варианты, рассчитанные на рабочее напряжение постоянного тока до 1000 В. Эти компоненты соответствуют стандарту IEC 61558-1/2-16 по базовой изоляции и позволяют создавать более компактные конструкции приводов ворот для полномостовых инверторных модулей, особенно в сложных условиях электромобильности и промышленных условиях. Конструкция обмотки с тройной изоляцией в сочетании с ферритовым сердечником MnZn и оптимизированной архитектурой катушки обеспечивает надежную изоляцию в приложениях с высокой частотой коммутации без ущерба для пространства на плате или надежности.

Занимая площадь всего 13,85 мм x 10,5 мм x 9,2 мм (Д x Ш x В), новые компоненты с номинальным напряжением 1 кВ снижают требования к площади печатных плат примерно на 30% по сравнению с традиционными конструкциями трансформаторов с однозатворным приводом, обеспечивающими эквивалентную изоляцию. Они обеспечивают плоский профиль индуктивности до +150 °C с номинальной индуктивностью 75 мкГн и емкостью связи всего 4 пФ, что делает их подходящим выбором для устройств с быстрым переключением IGBT и SiC. Модели SPICE доступны по запросу.

Серия серифицирована по стандарту AEC-Q200 Rev. E и прошла расширенные механические вибрационные испытания в соответствии с требованиями AQG 324 на основе стандартной печатной платы Eurocard, продемонстрировав свою устойчивость в модулях, установленных на силовом агрегате. Обладая напряжением частичного затухания разряда ≥1,2 кВ (пиковое напряжение), усилителем напряжения изоляции 300 В (переменного тока) и высокой производительностью тестирования напряжения при напряжении 3 кВ (переменного тока) в течение 60 секунд, эти новые трансформаторы представляют собой надежное решение для гальванической развязки в силовой электронике нового поколения.

Типичными областями применения являются импульсные источники питания, схемы драйверов затворов, изолированные преобразователи постоянного тока и одноканальные микросхемы драйверов IGBT/SiC с гальванической развязкой.
