Новое фотореле 1800 В питает более безопасные и эффективные высоковольтные аккумуляторы электромобилей

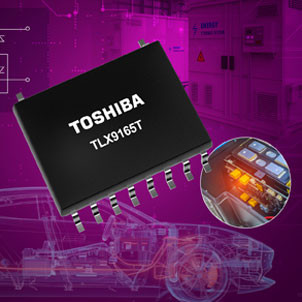

Компания Toshiba Electronics Europe GmbH выпустила TLX9165T, автомобильное фотореле в 10-контактном корпусе SO16L-T, которое обеспечивает выходное выдерживаемое напряжение 1800 В (мин.). Он разработан специально для поддержки BMS для высоковольтных аккумуляторов EV 800 В и аккумуляторов ESS.

Более широкое внедрение электромобилей особенно зависит от увеличения времени зарядки и увеличения запаса хода. Оба эти фактора обуславливают необходимость более эффективной работы аккумуляторных систем. BMS являются неотъемлемой частью достижения этой эффективности за счет контроля уровня заряда аккумулятора и изоляции между аккумулятором и кузовом автомобиля, что имеет решающее значение для безопасного использования высоковольтных аккумуляторов. В BMS, работающих под высоким напряжением, необходимы фотореле с электрической изоляцией. Аналогичным образом, ESS, которые необходимы для эффективной работы возобновляемых источников энергии, используют сопоставимую конфигурацию BMS.

Фотореле, обычно используемые в этих аккумуляторных системах, должны выдерживать напряжение, примерно в два раза превышающее напряжение системы; следовательно, для системы на 800 В требуется выходное выдерживаемое напряжение более 1600 В. Новое фотореле компании соответствует и превосходит это требование. Оснащенный недавно разработанным высоковольтным МОП-транзистором, он достигает выходного выдерживаемого напряжения 1800 В (мин.). Эта возможность делает его очень подходящим для систем с напряжением 800 В.

10-контактный корпус SO16L-T устройства включает в себя смолу с CTI 600 или выше, относящуюся к группе материалов I международного стандарта IEC 60664-1. Кроме того, его конфигурация контактов обеспечивает путь утечки 7,5 мм и более со стороны светоприемника, что позволяет работать под напряжением 1500 В. Шаг контактов и конфигурация также идентичны существующим корпусам SO16L-T компании (таким как TLX9160T и TLX9152M), что позволяет широко использовать схемы печатных плат.

TLX9165T представляет собой нормально разомкнутое (1-Form-A) устройство с номинальным лавинным током IAV = 0,6 мА и высоким напряжением изоляции 5000 В среднеквадратичное значение (мин.). Он сертифицирован по стандарту AEC-Q101 и полностью соответствует международному стандарту IEC 60664-1. Основными областями применения TLX9165T являются автомобильное оборудование, особенно BMS для мониторинга напряжения аккумулятора, обнаружения заклинивания механического реле и обнаружения замыкания на землю, а также в качестве замены механических реле.
